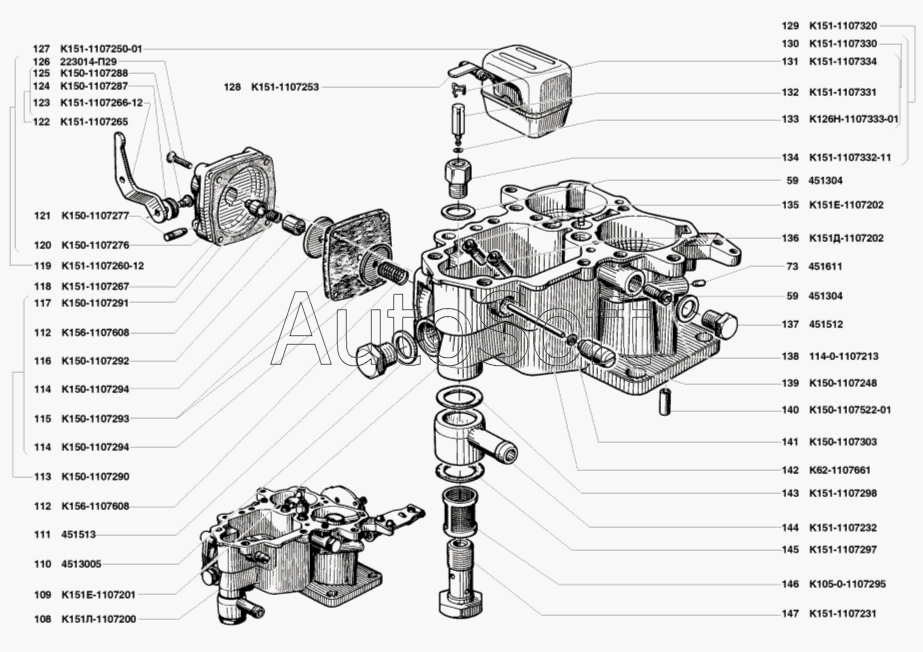

Каталог запасных частей к технике: УМЗ-421 (2002). Карбюратор К151Л, К151Е
108
108
109
110
111
112
112
113
114
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
136
137
138
139
140
141
142
143
144
145
146
147
73
59
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 59 | 4***4 | Прокладка | |
| 73 | 4***1 | Заглушка | |
| 108 | К***0 | Корпус поплавковой камеры в сборе | |
| 108 | К***0 | Корпус поплавковой камеры в сборе | |
| 109 | К***1 | Корпус поплавковой камеры | |
| 110 | 4***5 | Прокладка | |
| 111 | 4***3 | Пробка М10х1х7 | |
| 112 | К***8 | Пружина | |
| 113 | К***0 | Диафрагма | |
| 114 | К***4 | Тарелка | |
| 115 | К***3 | Диафрагма | |
| 116 | К***2 | Чашка | |
| 117 | К***1 | Колпачок | |
| 118 | К***7 | Прокладка | |
| 119 | К***2 | Крышка в сборе | |
| 120 | К***6 | Крышка | |
| 121 | К***7 | Ось | |
| 122 | К***5 | Рычаг в сборе | |
| 123 | К***2 | Рычаг | |
| 124 | К***7 | Ролик | |
| 125 | К***8 | Ось | |
| 126 | 2***9 | Винт М4х14 | |
| 127 | К***1 | Поплавок в сборе | |
| 128 | К***3 | Рычаг поплавка | |
| 129 | К***0 | Клапан подачи топлива | |
| 130 | К***0 | Клапан игольчатый в сборе | |
| 131 | К***4 | Пружина | |
| 132 | К***1 | Игла клапана | |
| 133 | К***1 | Шайба | |
| 134 | К***1 | Корпус клапана подачи топлива | |
| 135 | К***2 | Жиклер | |
| 136 | К***А | Жиклер | |
| 136 | К***2 | Жиклер | |
| 137 | 4***2 | Пробка М8х1х7 | |
| 138 | 1***3 | Жиклер топливный | |
| 139 | К***8 | Пробка | |
| 140 | К***1 | Трубка | |
| 141 | К***3 | Шайба | |
| 142 | К***1 | Ось поплавка | |
| 143 | К***8 | Шайба | |
| 144 | К***2 | Штуцер | |
| 145 | К***7 | Шайба | |
| 146 | К***5 | Сетка фильтра | |
| 147 | К***1 | Болт штуцера | |
| 172 | К***9 | Прокладка | |
| 173 | К***4 | Диффузор малый | |
| 174 | К***7 | Пружина | |
| 175 | К***2 | Рычаг в сборе | |
| 176 | К***2 | Втулка | |
| 177 | К***2 | Кулачок в сборе | |
| 178 | К***6 | Втулка | |
| 179 | К***2 | Кулачок | |
| 180 | К***7 | Ось | |
| 181 | К***1 | Втулка | |
| 182 | К***2 | Рычаг в сборе | |
| 183 | 9***7 | Винт М4х8 | |
| 184 | К***4 | Муфта | |
| 185 | К***6 | Рычаг | |
| 186 | 9***0 | Шайба 7х0,5 | |
| 187 | 9***7 | Шплинт 1,6х10 |
