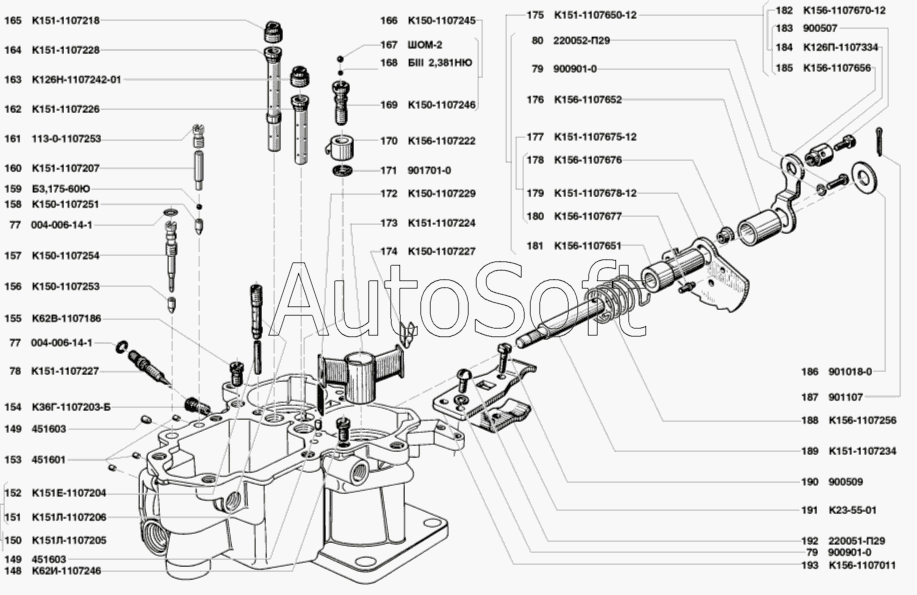

Каталог запасных частей к технике: УМЗ-421 (2002). Карбюратор К151Л, К151Е
148
149
149
150
150
151
151
152
153
154
154
155
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
188
189
190
191
192
193
80
79
79
78
77
77
187
186
185
184
183
182
181
180
179
178
177
176
175
174
173
172
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77 | 0***1 | Кольцо | |
| 78 | К***7 | Винт | |
| 79 | 9***0 | Шайба 4 пружинная | |
| 80 | 2***9 | Винт М4х12 | |
| 148 | К***6 | Жиклер воздушный переходной системы | |
| 149 | 4***3 | Заглушка | |
| 150 | К***5 | Трубка эмульсионная в сборе | |
| 150 | К***5 | Трубка эмульсионная в сборе | |
| 151 | К***6 | Трубка эмульсионная | |
| 151 | К***6 | Трубка эмульсионная | |
| 152 | К***4 | Трубка холостого хода | |
| 153 | 4***1 | Заглушка | |
| 154 | К***Б | Жиклер | |
| 154 | К***6 | Жиклер | |
| 155 | К***6 | Жиклер воздушный холостого хода | |
| 155 | К***6 | Жиклер | |
| 156 | К***3 | Жиклер | |
| 157 | К***4 | Винт | |
| 158 | К***1 | Втулка | |
| 159 | Б***0 | Шарик | |
| 160 | К***7 | Вытеснитель | |
| 161 | 1***3 | Заглушка эмульсионного колодца | |
| 162 | К***6 | Трубка эмульсионная | |
| 163 | К***1 | Жиклер | |
| 164 | К***8 | Трубка эмульсионная | |
| 165 | К***8 | Жиклер | |
| 166 | К***5 | Клапан в сборе | |
| 167 | Ш***2 | Дробь | |
| 168 | Б***Ю | Шарик | |
| 169 | К***6 | Корпус клапана | |
| 170 | К***2 | Распылитель | |
| 171 | 9***0 | Прокладка | |
| 172 | К***9 | Прокладка | |
| 173 | К***4 | Диффузор малый | |
| 174 | К***7 | Пружина | |
| 175 | К***2 | Рычаг в сборе | |
| 176 | К***2 | Втулка | |
| 177 | К***2 | Кулачок в сборе | |
| 178 | К***6 | Втулка | |
| 179 | К***2 | Кулачок | |
| 180 | К***7 | Ось | |
| 181 | К***1 | Втулка | |
| 182 | К***2 | Рычаг в сборе | |
| 183 | 9***7 | Винт М4х8 | |
| 184 | К***4 | Муфта | |
| 185 | К***6 | Рычаг | |
| 186 | 9***0 | Шайба 7х0,5 | |
| 187 | 9***7 | Шплинт 1,6х10 | |
| 188 | К***6 | Пружина | |
| 189 | К***4 | Ось | |
| 190 | 9***9 | Болт М4х13 | |
| 191 | К***1 | Зажим кронштейна тяги | |
| 192 | 2***9 | Винт М4х10 | |
| 193 | К***1 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
